数据库表结构字典

V1.0 更新时间 2024.11

在配置专属存储的专属数据库时，宜搭平台会在您配置数据库中添加一些必要的数据表，用于存储您在使用宜搭过程中所产生的数据。这些数据表的结构并不是一成不变的，表结构会随着业务发展和技术迭代而变化，可能会新增字段或表。通常情况下为了不影响您的业务正常运行，原有字段一般会保持不变，但是宜搭平台仍然建议您在使用该数据时，不要对该数据产生强依赖关系。

数据表清单

odin_open_application_data

表名称： odin_open_application_data 描述：表单实例（表单与报表共用）数据表。 字符集：UTF8

列名	类型	长度	精度	标度	是否为空	缺省值	描述
id	varchar	128			Y		唯一id，历史数据可能为空，唯一性还是看pid
gmt_create	timestamp				N		创建时间
gmt_modified	timestamp				N		修改时间
creator	varchar	64			Y		创建人
modifier	varchar	64			Y		修改人
is_deleted	bpchar	1			N	n	是否删除
corp_id	varchar	128			Y		实例插入的组织id
namespace_code	varchar	128			N		应用appType
table_name	varchar	128			N		表单模型id
pid	varchar	64			N		实例id
parent_pid	varchar	64			Y		用于比如子表关联，子表的数据通过这个关联主表的pid
json_data	jsonb				Y		具体组件数据，json
data_version	int8				N	0	数据变动版本
data_order	int8				N	0	数据展示顺序，一般用于子表
索引名	类型	包含字段
odin_open_application_data_gmt_modified_idx1	Normal	gmt_modified
odin_open_application_data_namespace_code_creator_idx1	Normal	namespace_code,creator
odin_open_application_data_namespace_code_table_name_gmt_c_idx1	Normal	namespace_code,table_name,gmt_create
odin_open_application_data_namespace_code_table_name_paren_idx1	Normal	namespace_code,table_name,parent_pid,is_deleted
odin_open_application_data_namespace_code_table_name_pid_idx1	Unique	namespace_code,table_name,pid
odin_open_application_data_pid_idx1	Normal	pid

tianshu_form_data_operation_log

表名称：tianshu_form_data_operation_log 描述：表单数据操作记录表。 字符集：utf8mb4

列名	类型	长度	精度	标度	是否为空	缺省值	描述
id	bigint(20) unsigned		20	0	N	依赖tianshu_form_data_operation_log_id_seq生成	主键
gmt_create	datetime				N		创建时间
gmt_modified	datetime				N		修改时间
creator	varchar(64)	64			N		创建人
modifier	varchar(64)	64			N		修改人
is_deleted	char(1)	1			N		是否逻辑删除
system_type	varchar(64)	64			N		系统类型
app_type	varchar(64)	64			N		应用key
form_inst_id	varchar(128)	128			N		表单实例数据Id
operation_type	varchar(64)	64			N		操作类型
operation_field	varchar(64)	64			N		操作字段
pre_value	mediumtext	16777215			Y		原内容
value	mediumtext	16777215			Y		修改后内容
shard_key	varchar(130)	130			N		分库分表键
pre_code	mediumtext	16777215			Y		原控件值对应的code
code	mediumtext	16777215			Y		控件对应的code
operation_id	varchar(64)	64			Y		操作唯一ID
parent_operation_field	varchar(64)	64			N	ROOT	父级操作字段
parent_operation_id	varchar(64)	64			N	ROOT	父级操作id
trigger_src	varchar(4000)	4000			Y		触发源描述
trigger_type	varchar(4)	4			Y		触发源类型
索引名	类型	包含字段
idx_app_type	Normal	app_type
idx_inst_id_parent_operation_field_gmt_modified	Normal	form_inst_id,parent_operation_field,gmt_modified
idx_inst_id_parent_operation_field_parent_operation_id	Normal	form_inst_id,parent_operation_field,parent_operation_id
idx_operation_id	Normal	operation_id
idx_operation_id_is_deleted	Normal	operation_id,is_deleted
idx_opertaion_field_gmt_modified	Normal	operation_field,gmt_modified
idx_parentoperationid_parentoperationfield	Normal	parent_operation_id,parent_operation_field
PRIMARY	Primary	id
uk_inst_id_id	Unique	form_inst_id,id

tianshu_proc_inst_carbon

表名称：tianshu_proc_inst_carbon 描述：流程实例抄送人表字符集：utf8mb4

列名	类型	长度	精度	标度	是否为空	缺省值	描述
id	bigint(20)		19	0	N	依赖proc_inst_carbon_id_seq生成	主键
gmt_create	datetime				N		创建时间
gmt_modified	datetime				N		修改时间
shard_key	varchar(130)	130			N		分表字段
system_type	varchar(64)	64			N		系统分类
app_type	varchar(64)	64			N		应用类型
form_uuid	varchar(128)	128			N		表单UUID
is_deleted	char(1)	1			N		删除标记
form_inst_id	varchar(128)	128			N		实例ID
form_inst_title	varchar(1024)	1024			N		实例标题
carbon	varchar(64)	64			N		抄送人
activity_id	varchar(128)	128			N		抄送节点ID
process_code	varchar(128)	128			N		流程编码
inst_status	varchar(32)	32			N		实例状态
is_printed	char(1)	1			Y		是否已打印
inst_originator	varchar(64)	64			Y		实例发起人
索引名	类型	包含字段
idx_carbon	Normal	carbon
idx_carbon_app	Normal	carbon,shard_key,is_deleted
idx_form_inst_id	Normal	form_inst_id
idx_form_uuid_carbon	Normal	form_uuid40,carbon20,is_deleted
idx_inst_originator	Normal	inst_originator
idx_shard_key	Normal	shard_key
PRIMARY	Primary	id

tianshu_data_form_version

表名称：tianshu_data_form_version 描述：实例数据的表单版本关联表 字符集：utf8mb4

列名	类型	长度	精度	标度	是否为空	缺省值	描述
id	bigint(20) unsigned		20	0	N	依赖data_form_version_id_seq生成	主键
gmt_create	datetime				N		创建时间
gmt_modified	datetime				N		修改时间
creator	varchar(64)	64			N		创建人
modifier	varchar(64)	64			N		修改人
form_uuid	varchar(128)	128			N		表单id
model_uuid	varchar(128)	128			N		模型id
inst_id	varchar(128)	128			N		实例id
version	bigint(20)		19	0	N		表单版本
system_type	varchar(64)	64			N		系统版本
app_type	varchar(64)	64			N		应用ID
shard_key	varchar(130)	130			N		分库分表键
索引名	类型	包含字段
idx_form_uuid	Normal	form_uuid
idx_inst_id	Normal	inst_id
idx_model_uuid	Normal	model_uuid
idx_shard_key	Normal	shard_key
PRIMARY	Primary	id

tianshu_form_data_stash

表名称：tianshu_form_data_stash 描述：表单缓存表字符集：utf8mb4

列名	类型	长度	精度	标度	是否为空	缺省值	描述
id	bigint(20) unsigned		20	0	N	依赖form_data_stash_id_seq生成	主键
gmt_create	datetime				N		创建时间
gmt_modified	datetime				N		修改时间
shard_key	varchar(130)	130			N		分库分表键
is_deleted	char(1)	1			N		是否删除标记
system_type	varchar(64)	64			N		系统标识
app_type	varchar(64)	64			N		应用标识
form_uuid	varchar(64)	64			N		表单UUID
inst_value	mediumtext	16777215			Y		表单内容
creator	varchar(64)	64			N		创建人
modifier	varchar(64)	64			N		修改人
索引名	类型	包含字段
idx_form_creator	Normal	shard_key90,form_uuid,creator
PRIMARY	Primary	id

tianshu_form_remark

表名称：tianshu_form_remark 描述：评论功能字符集：utf8mb4

列名	类型	长度	精度	标度	是否为空	缺省值	描述
id	bigint(20) unsigned		20	0	N	依赖form_remark_id_seq生成	主键
gmt_create	datetime				N		创建时间
gmt_modified	datetime				N		修改时间
creator	varchar(64)	64			N		创建者
modifier	varchar(64)	64			N		修改者
form_inst_id	varchar(128)	128			N		实例ID
reply_id	bigint(20) unsigned		20	0	Y		关联ID
content	text	65535			N		内容
files	varchar(3000)	3000			Y		附件
reply_user_id	varchar(64)	64			Y		回复的人员ID
at_user_id	varchar(640)	640			Y		被AT的人员ID
is_deleted	char(1)	1			N	n	删除标识
system_type	varchar(64)	64			N		系统类型
app_type	varchar(64)	64			N		应用类型
shard_key	varchar(130)	130			N		分库分表键
images	text	65535			Y		图片
索引名	类型	包含字段
idx_form_inst_id	Normal	form_inst_id
PRIMARY	Primary	id

alibpms_app_cm_operator_record

表名称：alibpms_app_cm_operator_record 描述：流程实例审批记录表 字符集：utf8mb4 说明：不包含正在进行中的审批任务。

列名	类型	长度	精度	标度	是否为空	缺省值	描述
id	bigint(20)		19	0	N	依赖pro_operator_record_id_seq生成	主键id
operator	varchar(64)	64			Y		实际操作人id
operate_time	datetime(3)				Y		操作时间
action	varchar(256)	256			Y		操作动作描述
remark	text	65535			Y		操作备注
process_instance_id	varchar(64)	64			Y		流程实例ID
activity_setting_id	varchar(64)	64			Y		节点定义ID
task_id	varchar(64)	64			Y		任务ID
step	varchar(256)	256			Y		操作步骤
visible	varchar(128)	128			Y		是否可见（true可见，false不可见）
app_key	varchar(128)	128			Y		应用key
activity_id	varchar(64)	64			Y		节点ID
original_operator	varchar(64)	64			Y		原始操作人
agent_operator	varchar(64)	64			Y		代理操作人
operate_type	varchar(32)	32			Y		操作类型
group_id	bigint(20)		19	0	N	1	接入方隔离
from_mobile	char(1)	1			N	n	标记是否来自移动审批
files	longtext	4294967295			Y		标记文件字段
user_job	varchar(70)	70			Y		用户职位标记
is_deleted	char(1)	1			N	n	删除标记
gmt_modified	datetime				Y		修改时间
modifier	varchar(64)	64			Y		修改人
step_en	varchar(256)	256			Y		英文的操作步骤
notice	text	65535			Y		审批职责中英文
reason	text	65535			Y		审批缘由中英文
digital_sign	varchar(512)	512			Y		电子手签图片
target_users	text	65535			Y		目标人员，多人逗号隔开
索引名	类型	包含字段
idx_activity_id	Normal	app_key,activity_id
idx_process_instance_id	Normal	app_key,process_instance_id,operate_time
idx_task_id	Normal	app_key,task_id
operator	Normal	app_key,operator
original_operator	Normal	app_key,original_operator
PRIMARY	Primary	id

其他部分表

tianshu_instance_relation：表单实例关系表 --- 宜搭专属老存储使用，已经废弃 yida_entity_instance：表单实例数据表 --- 宜搭专属老存储使用，已经废弃，目前很多用户还在依赖，会通过odin_open_application_data表异步同步，建议还是以odin_open_application_data表为准超时添加索引demo如下，里面内容替换下，还是以odin_open_application_data为准：

CREATE INDEX CONCURRENTLY idx_model_filed_textField_xxxxx ON odin_open_application_data (
        namespace_code,
        table_name,
        is_deleted,
        parent_pid,
        (json_data ->> 'textField_xxxxx')
    ) WHERE namespace_code = 'APP_xxxx' and table_name = 'xxxx';

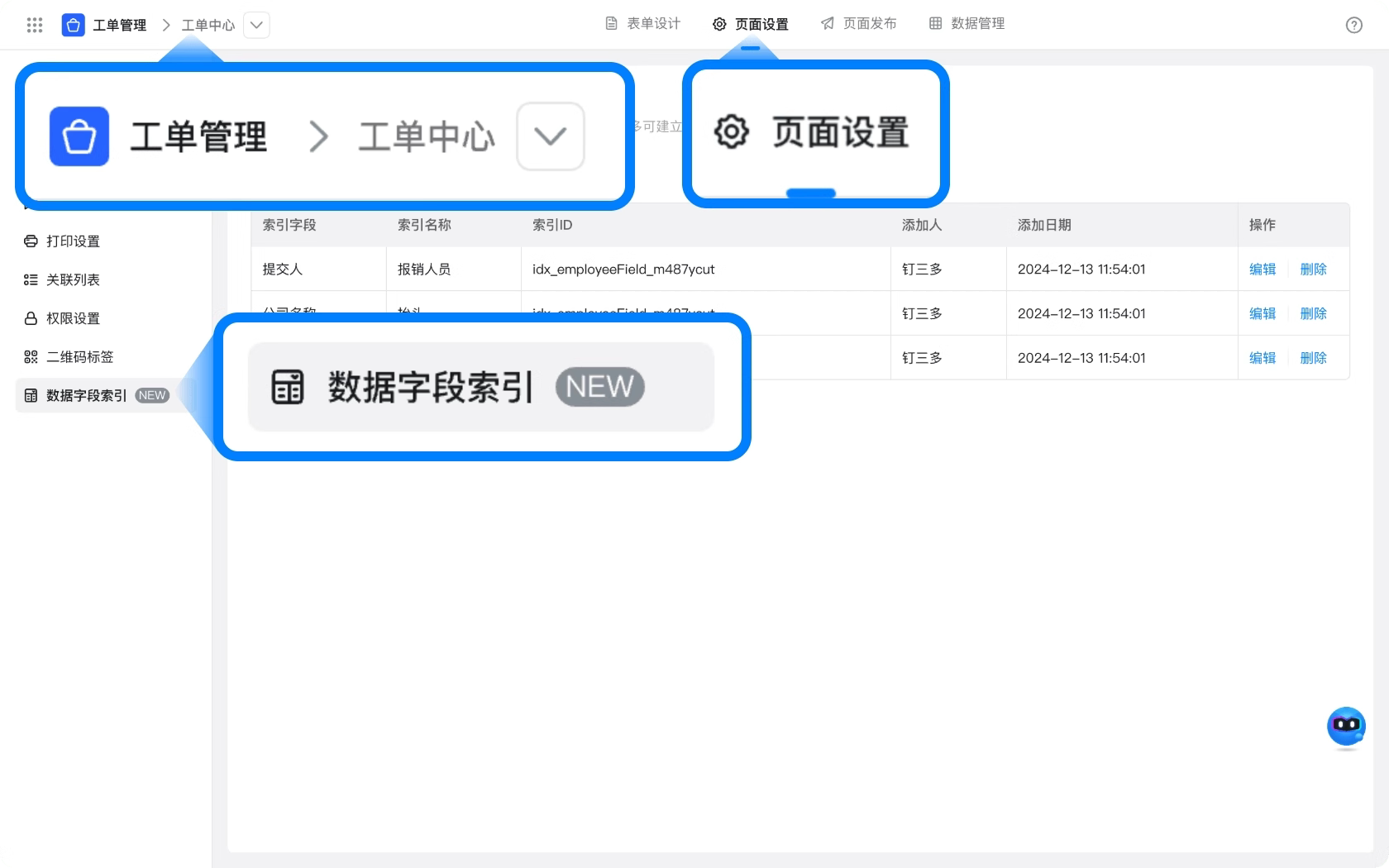

或者产品化界面（优先使用手动建索引，不懂的话，就产品上建，产品上建的索引个别情况可能不是最佳效率, 有需要也可以联系研发）

如果是物理列场景的话，比如下面的phy_textfield_lmsj0bkf字段的查询：

select count(*) from yida_app_data_form_xxxxx a WHERE ( a.is_deleted = 'n' AND ( a.phy_textfield_lmsj0bkf = 'xxx')) AND ( a.namespace_code = 'xxxx' AND  a.table_name = 'xxx' AND  a.parent_pid IS NULL)

针对phy_textfield_lmsj0bkf建btree索引

CREATE INDEX CONCURRENTLY idx_model_phy_textfield_lmsj0bkf ON yida_app_data_form_xxxxx (
        namespace_code,
        table_name,
        is_deleted,
        parent_pid,
        phy_textfield_lmsj0bkf
)

tianshu_form_data：表单数据表 --- 宜搭专属老存储使用，已经废弃 ecds_xxxx：宜搭系统内部表 --- 这类都是系统运行内部表，勿操作，换库也不要自己建，会自动生成 yida_app_data_xxx：物理列表 --- 表结构同odin_open_application_data，只是json字段打平；一个表单一张表，子表也是独立表. 具体如下：

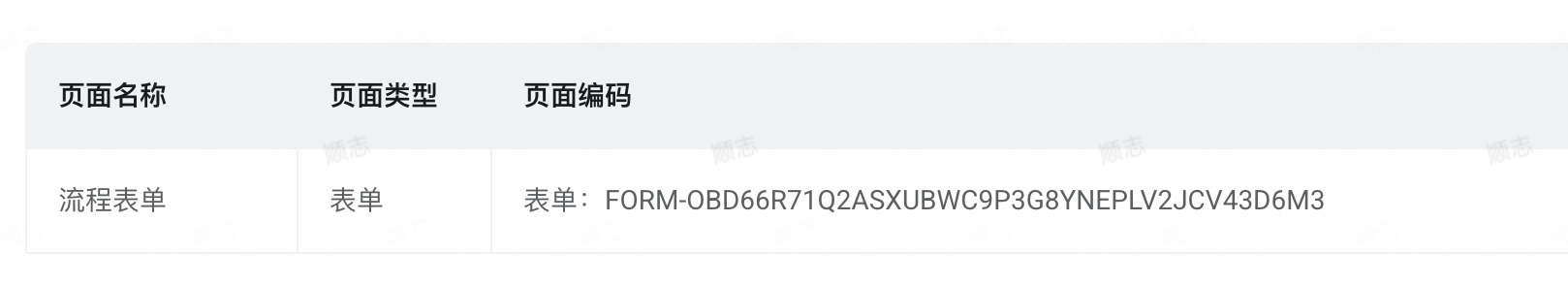

这个对应的表名是上面表单页面编码对应的下划线小写： yida_app_data_form_obd66r71q2asxubwc9p3g8yneplv2jcv43d6m3 因为考虑到数据库表名长度限制的问题，所以这边针对子表的表名本来是yida_app_data_form_obd66r71q2asxubwc9p3g8yneplv2jcv43d6m3_tableFieldXxx 如果达到64个字节才会用md5 hash 最终计算方式结果类似下面：

String physicalTableName = tableName.substring(0, 63 - tableNameHashPostfix.length()) + tableNameHashPostfix;

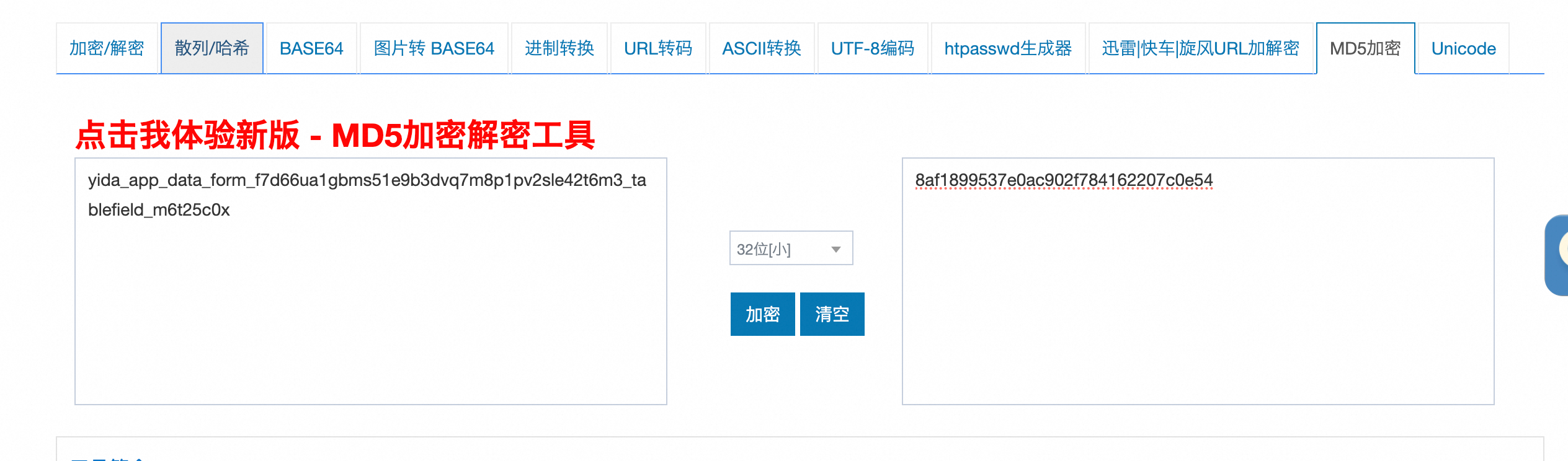

tableName是yida_app_data_form_obd66r71q2asxubwc9p3g8yneplv2jcv43d6m3_tableFieldXxx ， tableNameHashPostfix是 ”_” + tableNameMd5（tableNameMd5是md5加密后的结果 8af1899537e0ac902f784162207c0e54）
