漏斗图

​

1. 简介

​

1.1 功能简介

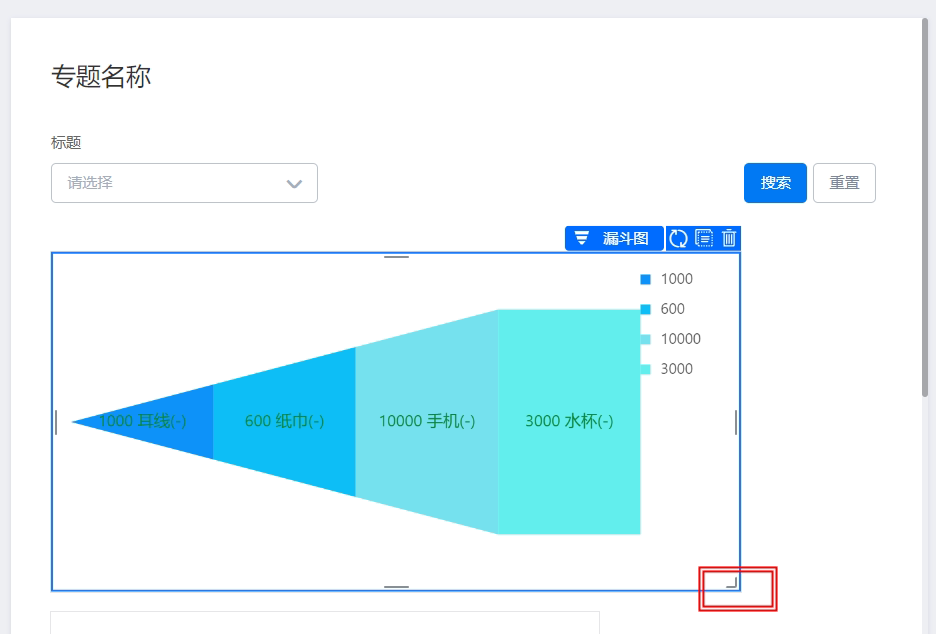

漏斗图是通过对业务的各个关键环节的描述，来衡量各个环节的业务表现。从漏斗图可以非常直观地看到各个业务的转化程度。从某种意义来说，漏斗图是路径分析的特殊应用，主要是针对关键路径的转化分析。 以淘宝的购买为例子来讲一下，在淘宝购买一件商品需要经过以下几个步骤： 浏览 → 加入购物车 → 付款 → 收货 → 评价 亮点：可以自行控制组件的大小和随意移动组件位置（靠左、居中、靠右）

​

1.2 使用场景

在淘宝的购买一件商品需要经过以下几个步骤： 浏览 → 加入购物车 → 付款 → 收货 → 评价

​

1.3 基本要求

漏斗图的基本要求：

​

2. 操作步骤

​

2.1 选择组件，配置数据集

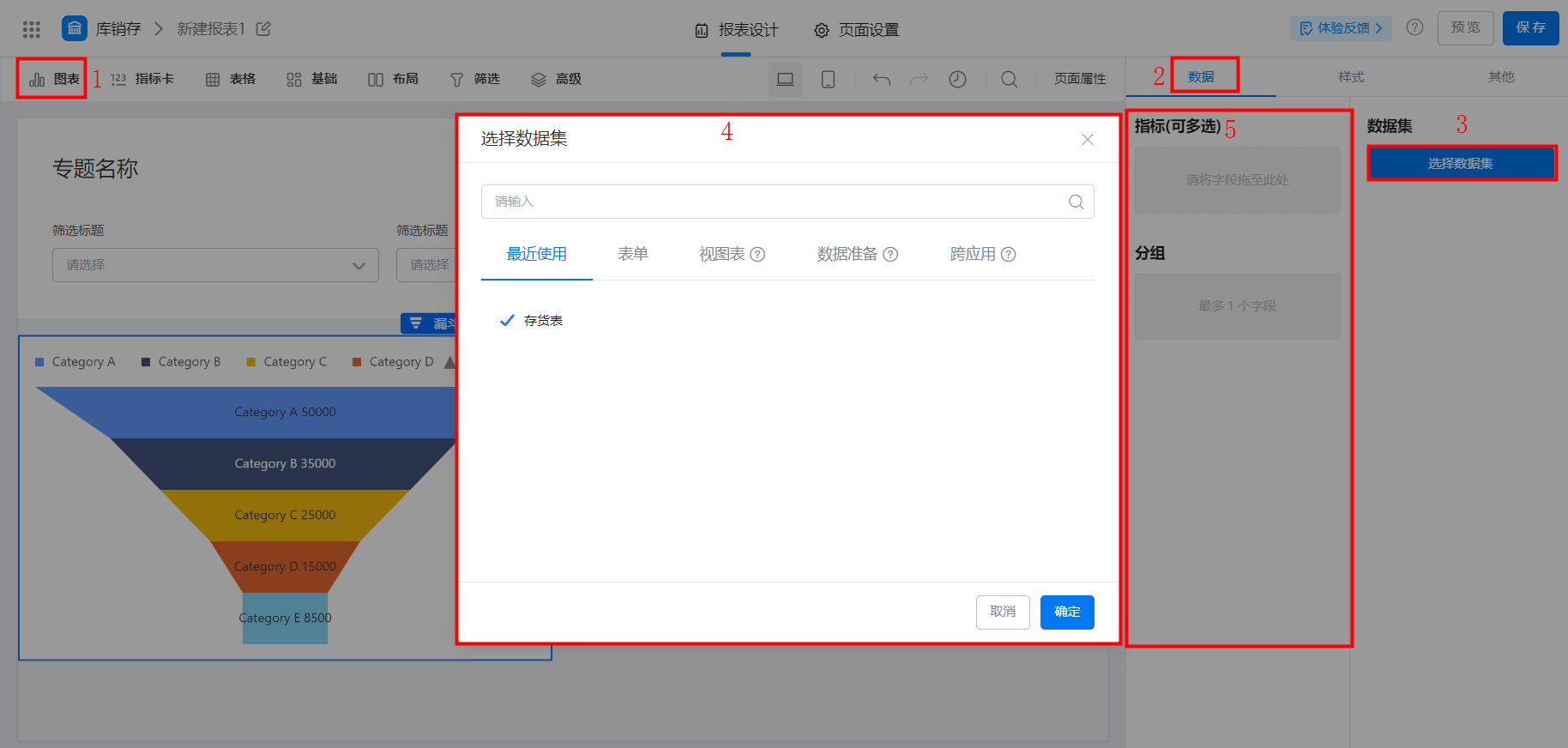

创建报表，添加漏斗图组件，选择一个数据集 选择数据集

​

2.2 选择图标展示字段

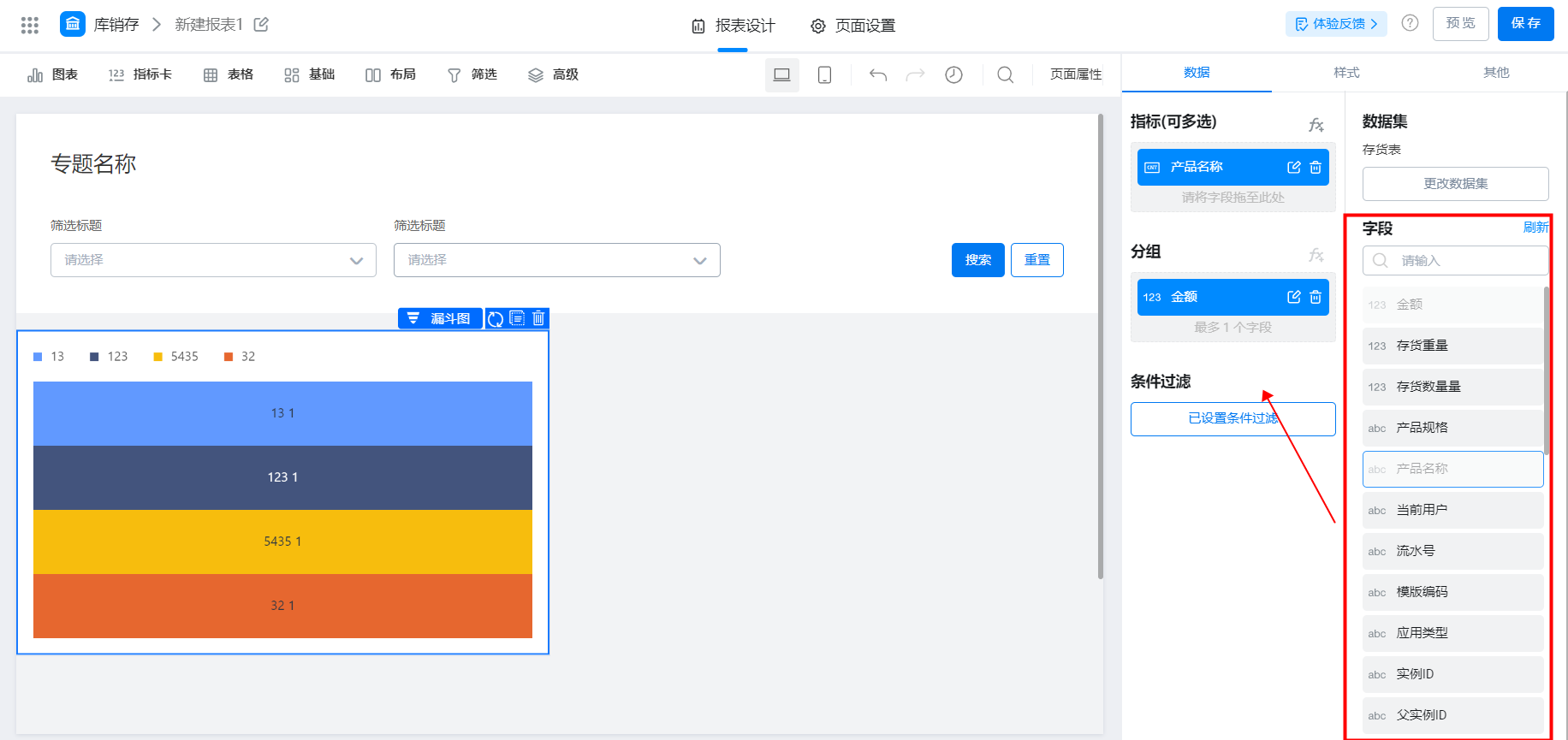

将右边的字段拖动放到【指标】、【分组】上， 可以直接选择数据集下的字段，也可以通过公式生成，如何使用公式请查看报表公式 配置指标、分组

​

2.2.1 数据设置面板

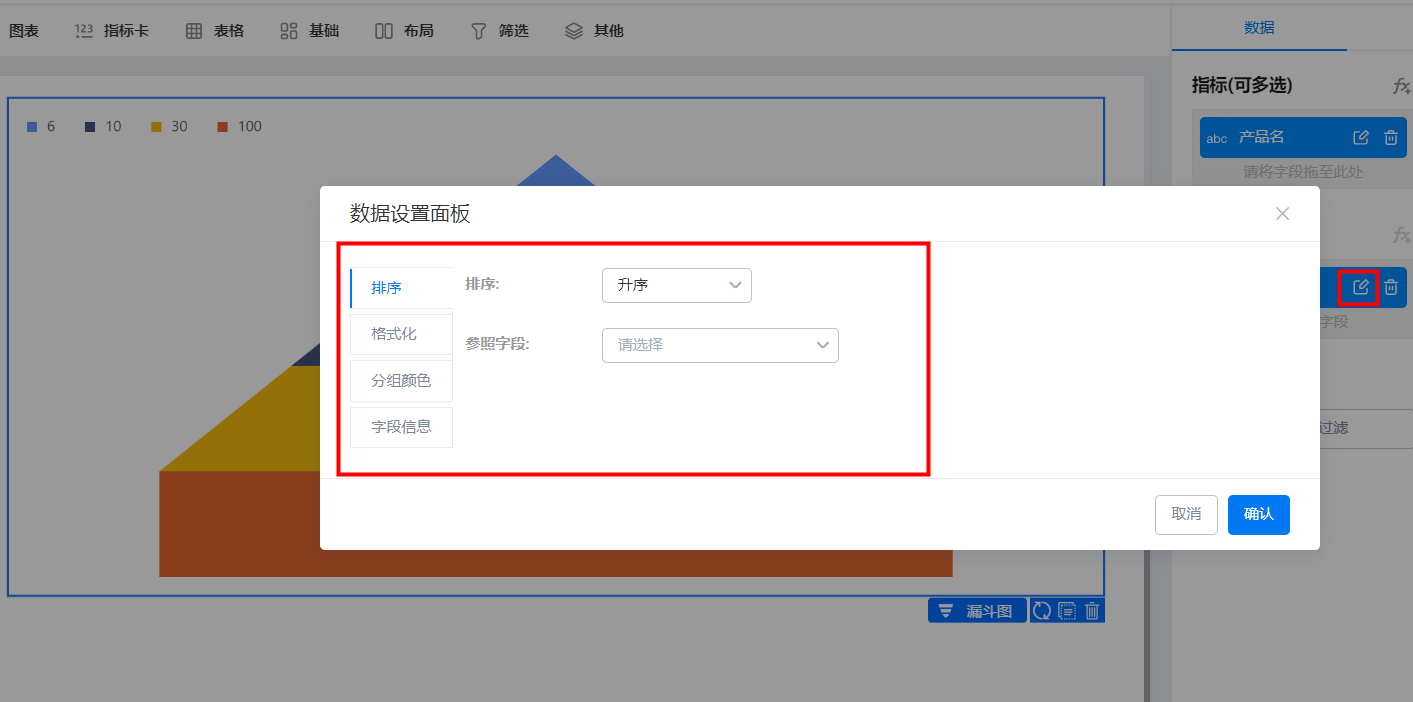

可以对展示的字段进行排序、格式化等操作 对字段进行编辑

​

2.3 配置数据

可以查看柱线混合图的配置数据说明。 此处为语雀内容卡片，点击链接查看：柱线混合图

​

2.4 样式设置

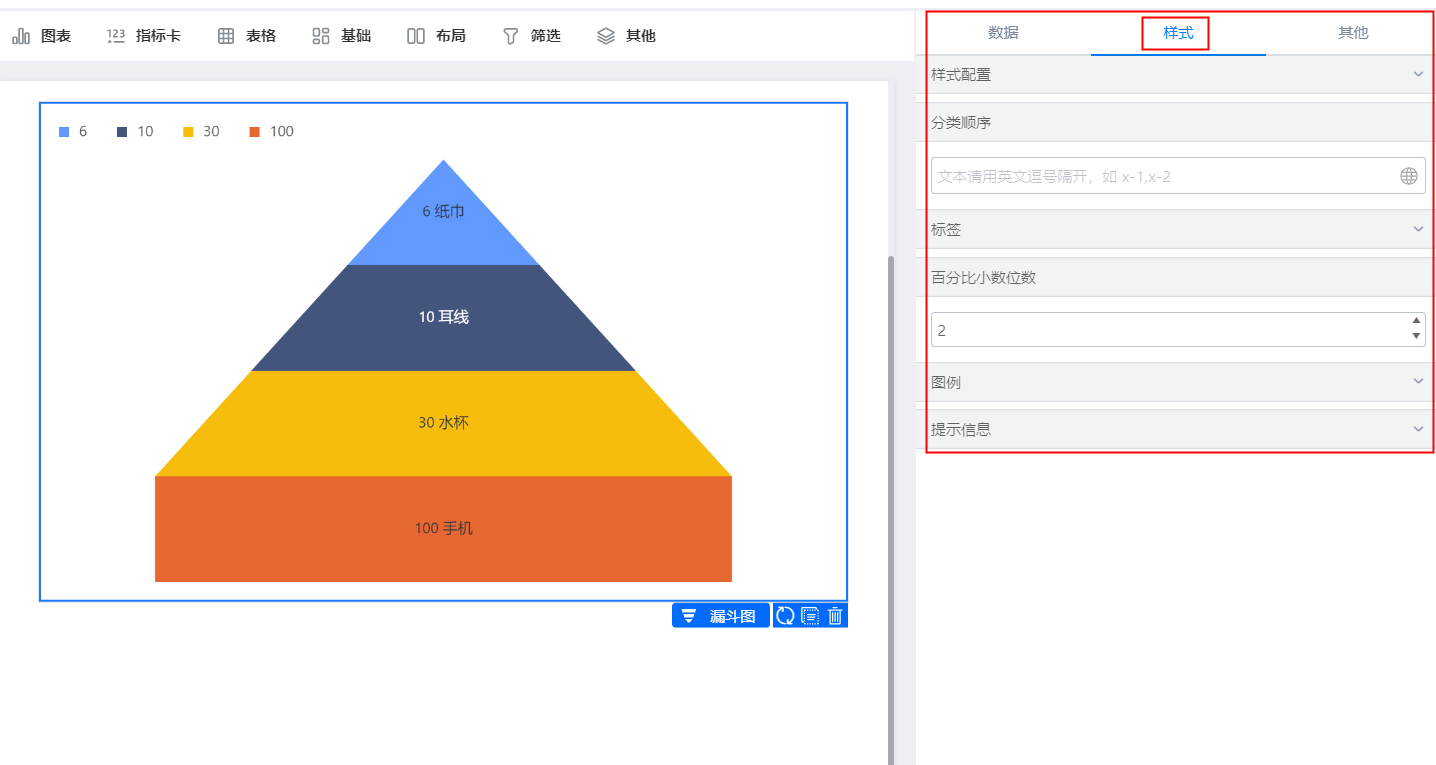

分为六小类，有样式配置、分类顺序、标签、百分比小数位数、图例、提示信息，如图： 样式设置

​

2.4.1 样式配置

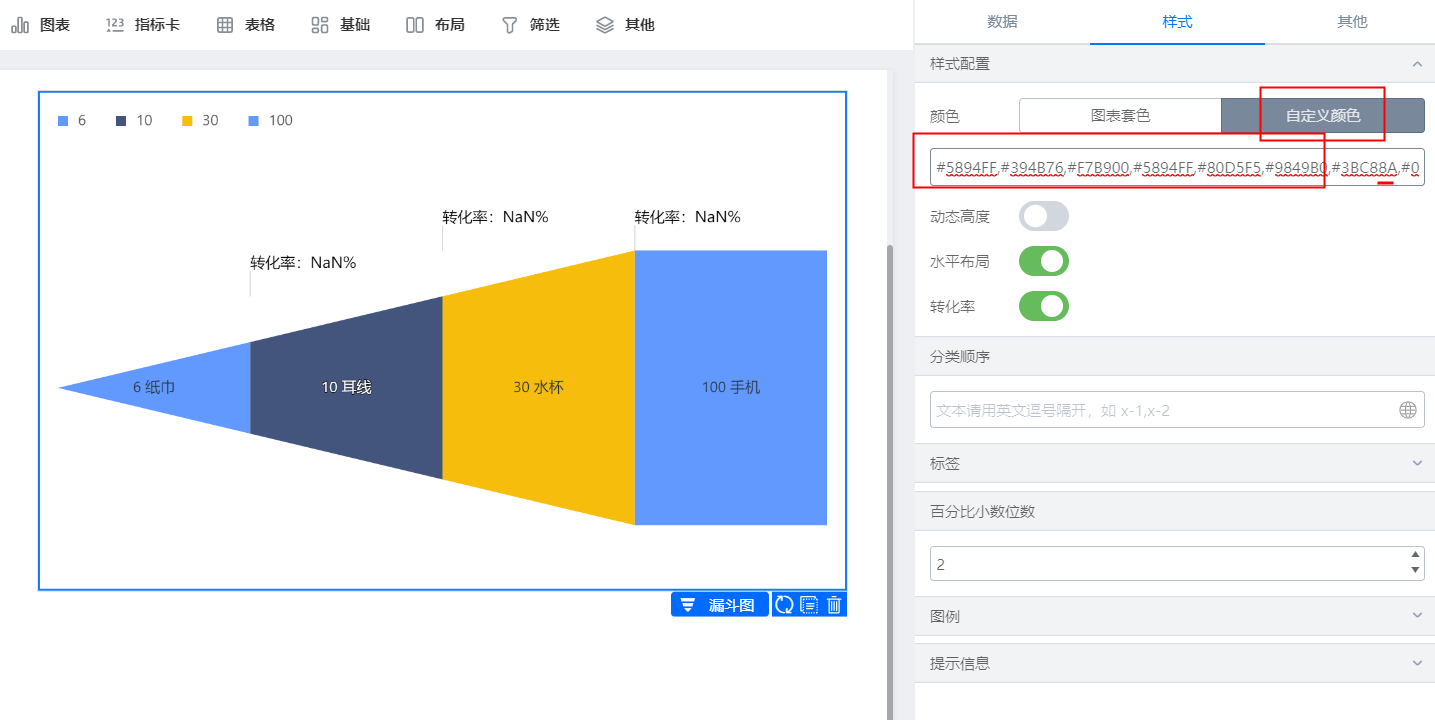

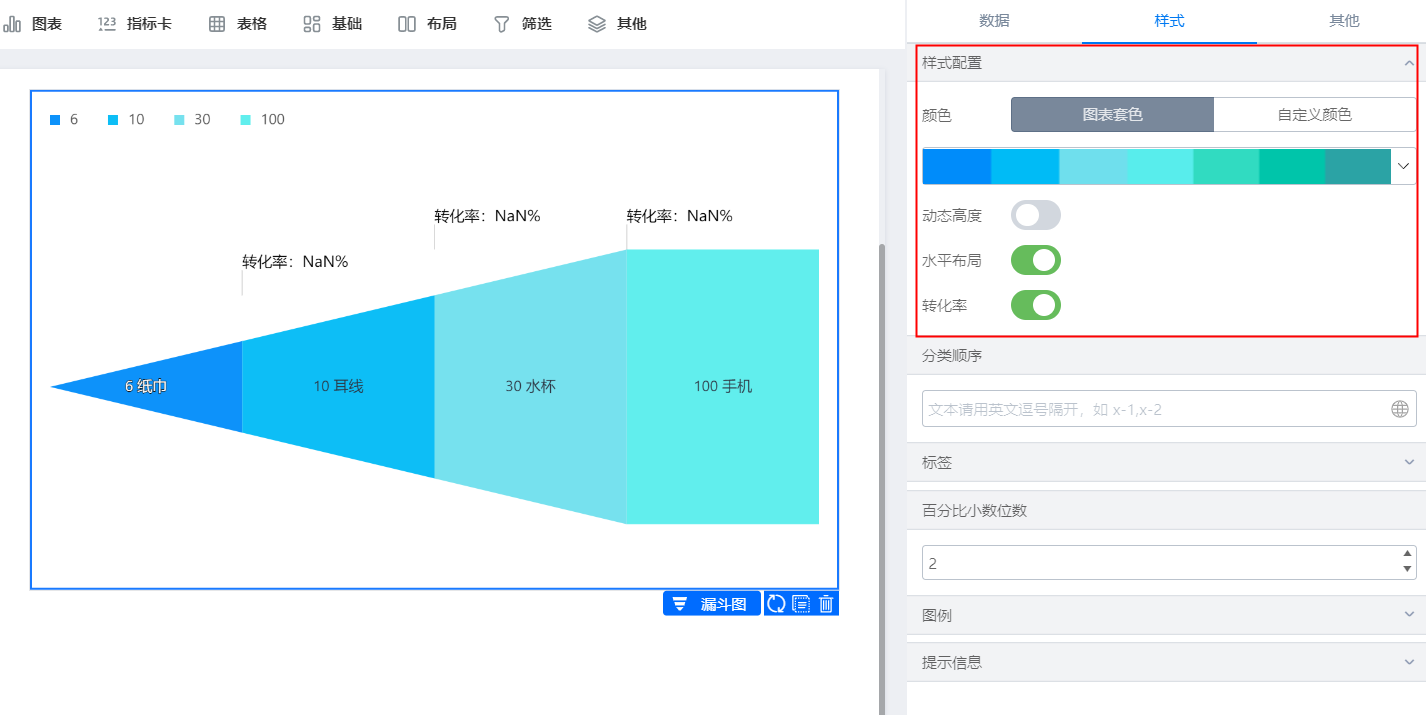

支持调整漏斗的颜色，开启或关闭动态高度、水平布局和转化率，调整分组的顺序 图表套色 自定义颜色：自定义颜色支持写英文或 16 进制颜色值：#5894FF，多值用英文逗号隔开，如图： 自定义颜色

​

2.4.2 动态高度

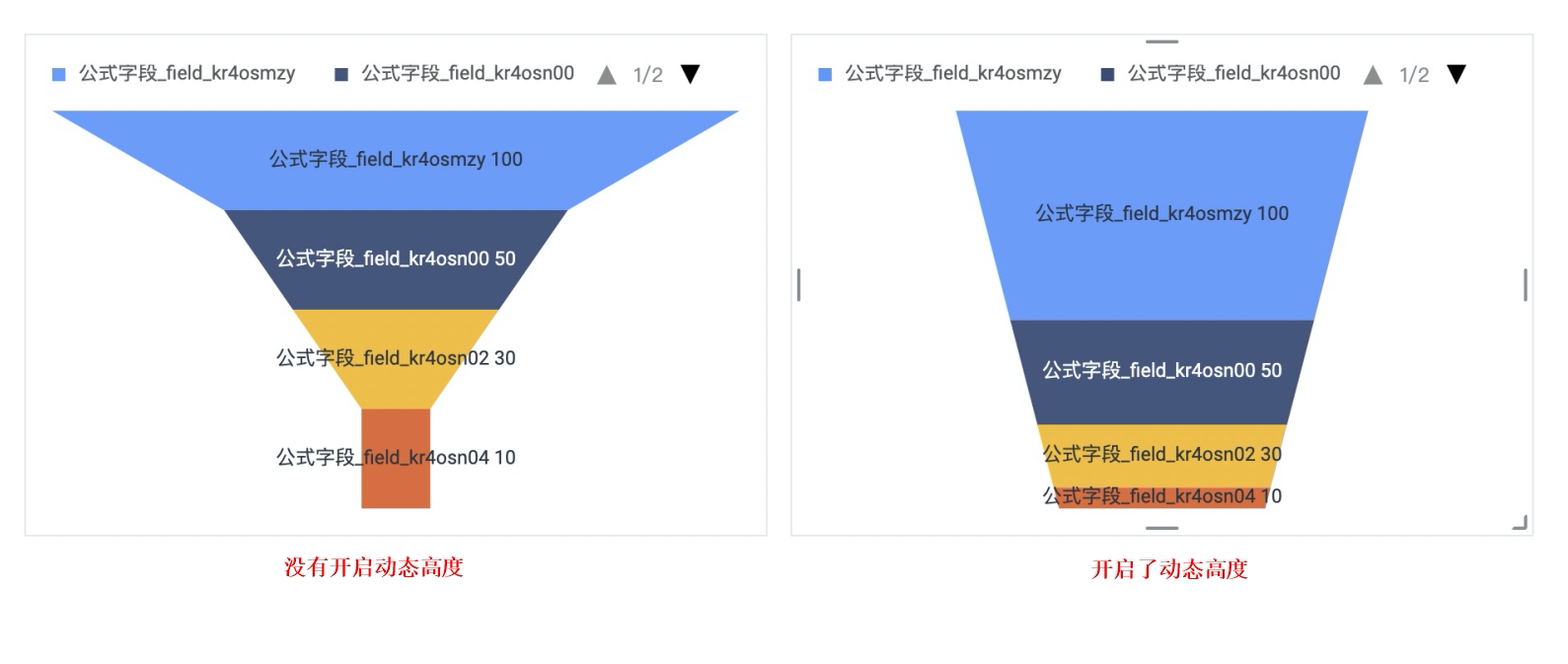

会根据数值的变化大小来展示漏斗每个层的高度，可以查看以下截图比较清晰展示了该功能区别： 开启与关闭的展示效果

​

2.4.3 水平布局

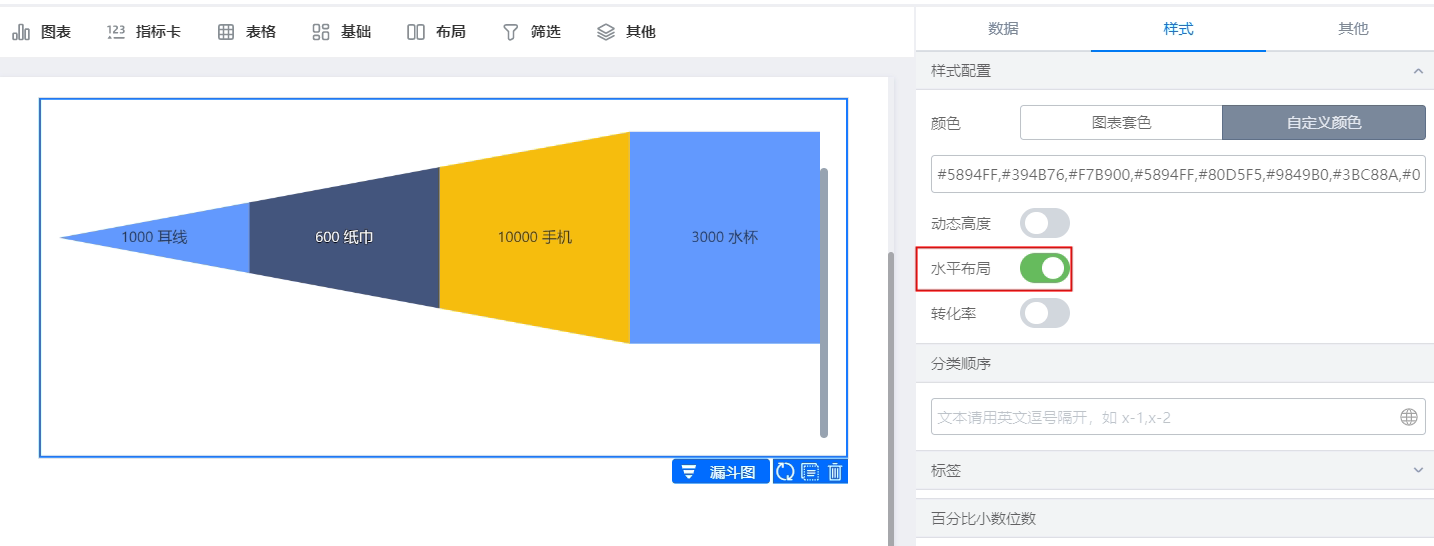

漏斗图水平展示，如图： 水平展示

​

2.4.4 转化率

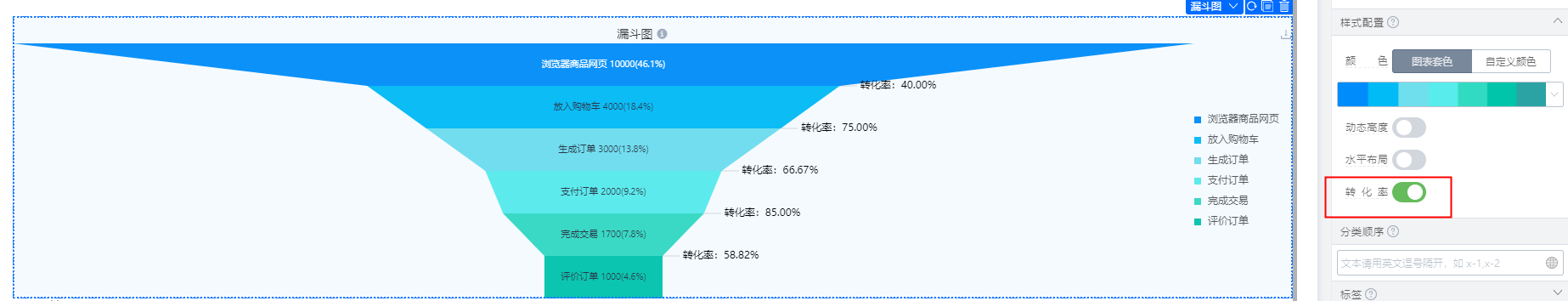

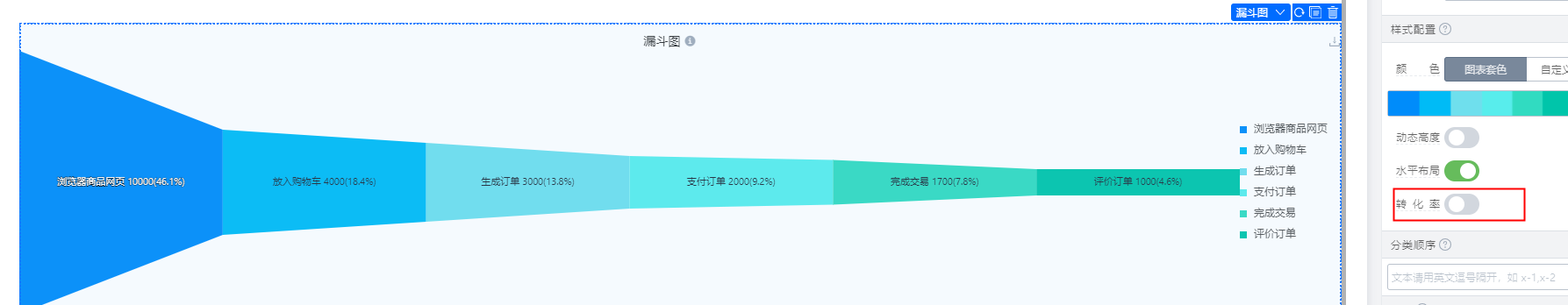

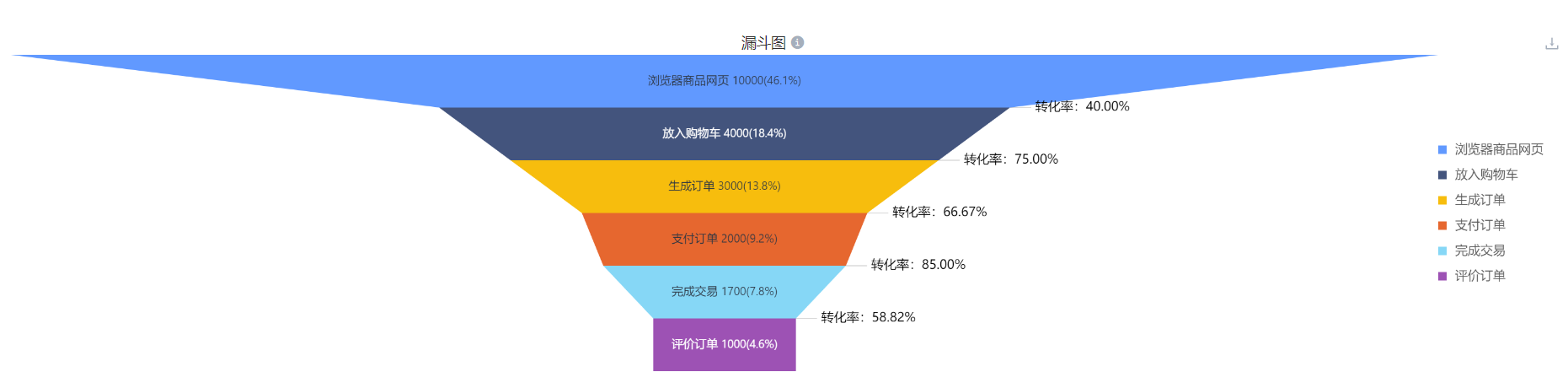

以下面案例说明该功能； 例如：淘宝购物时，浏览器商品网页数量是10000 ---> 放入购物车 4000 转化率是40% （4000/10000） 开启转化率效果 关闭转化率效果

​

2.4.5 分类顺序

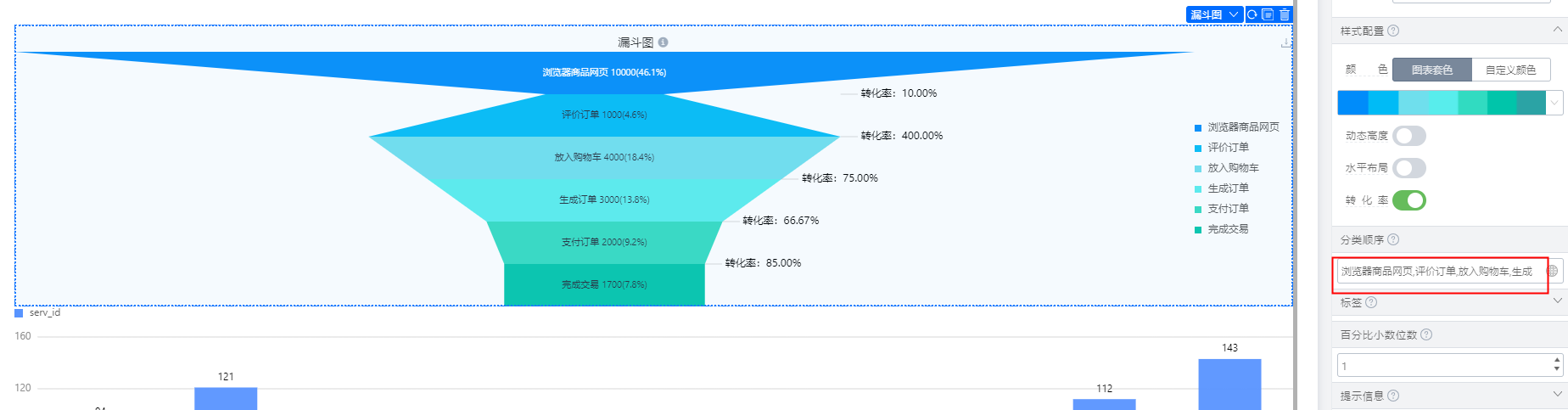

按分类名称以逗号形式分开 例如：浏览器商品网页,评价订单,放入购物车,生成订单,支付订单,完成交易 设置分类顺序

​

2.4.6 标签

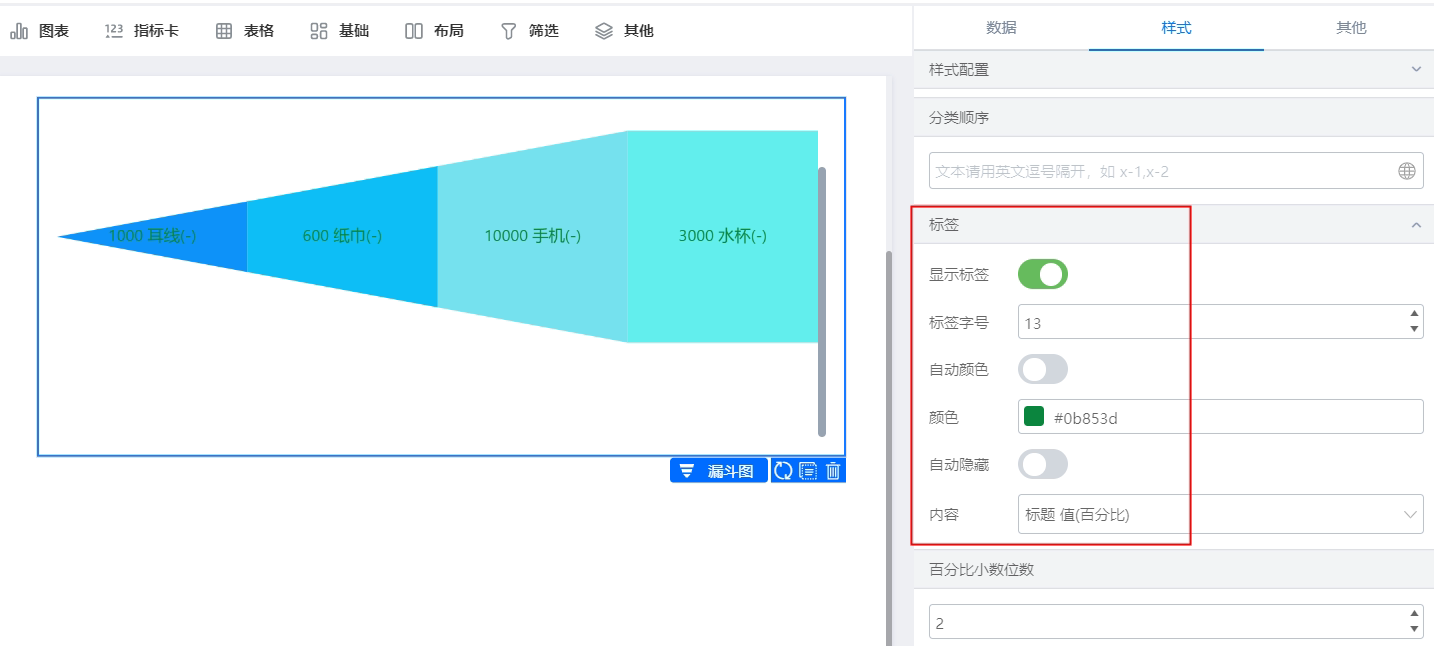

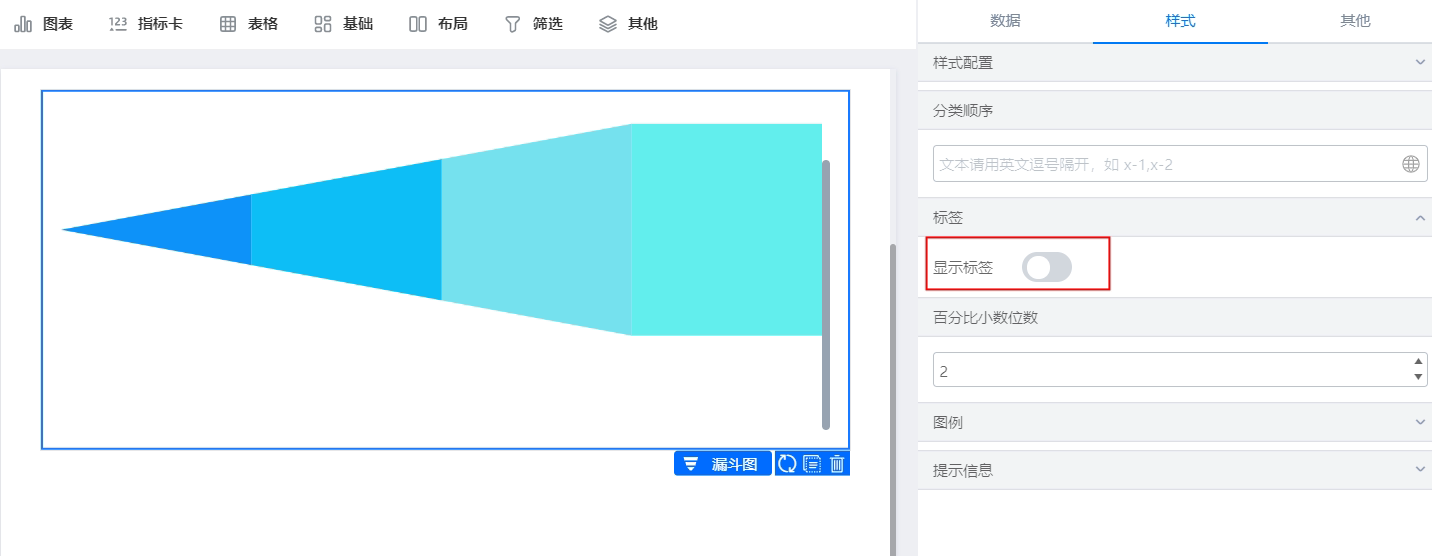

支持开启与关闭，开启后支持调整位置，字号大小，颜色（默认是黑色） 设置标签内容 关闭标签

​

2.4.7 图例

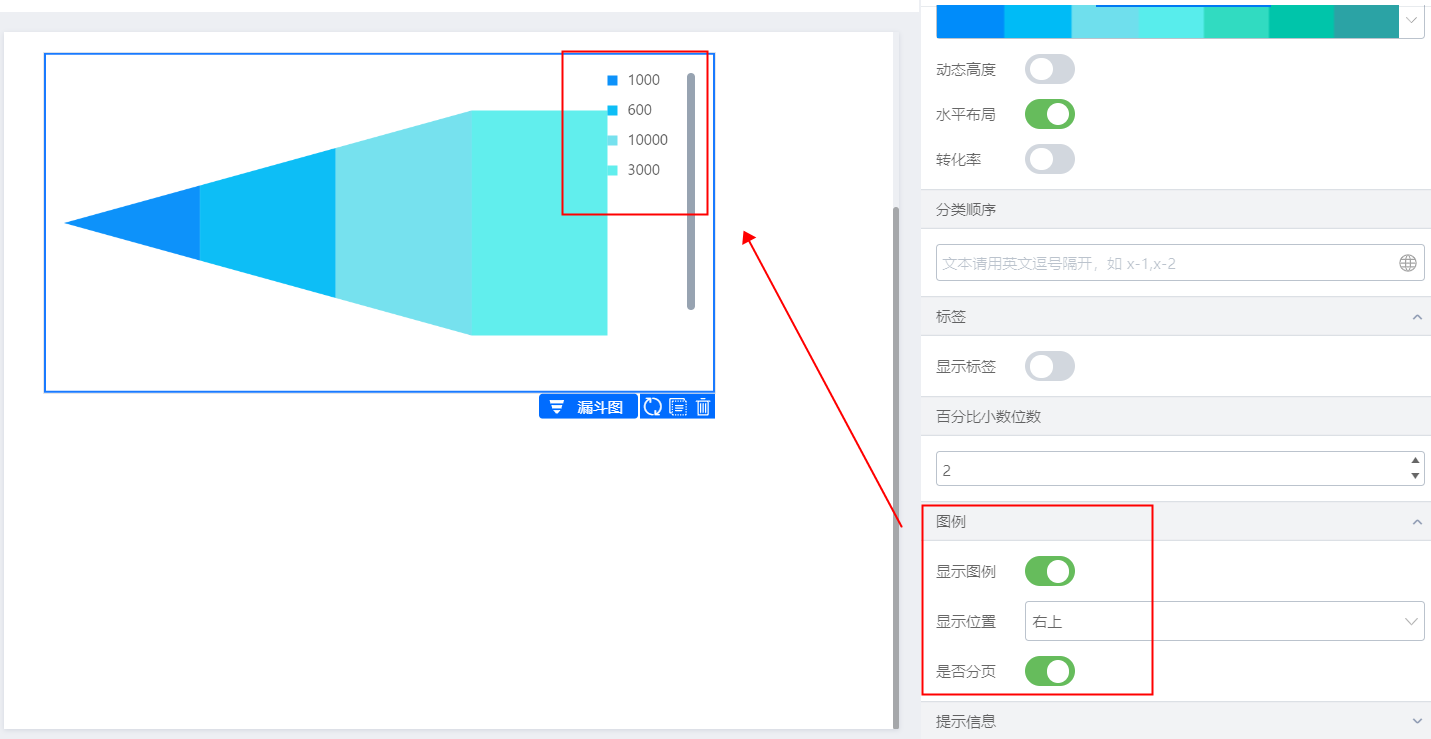

支持开启与关闭，开启后支持调整位置与是否分页（默认是开启），如图： 设置图例

​

2.4.8 提示信息

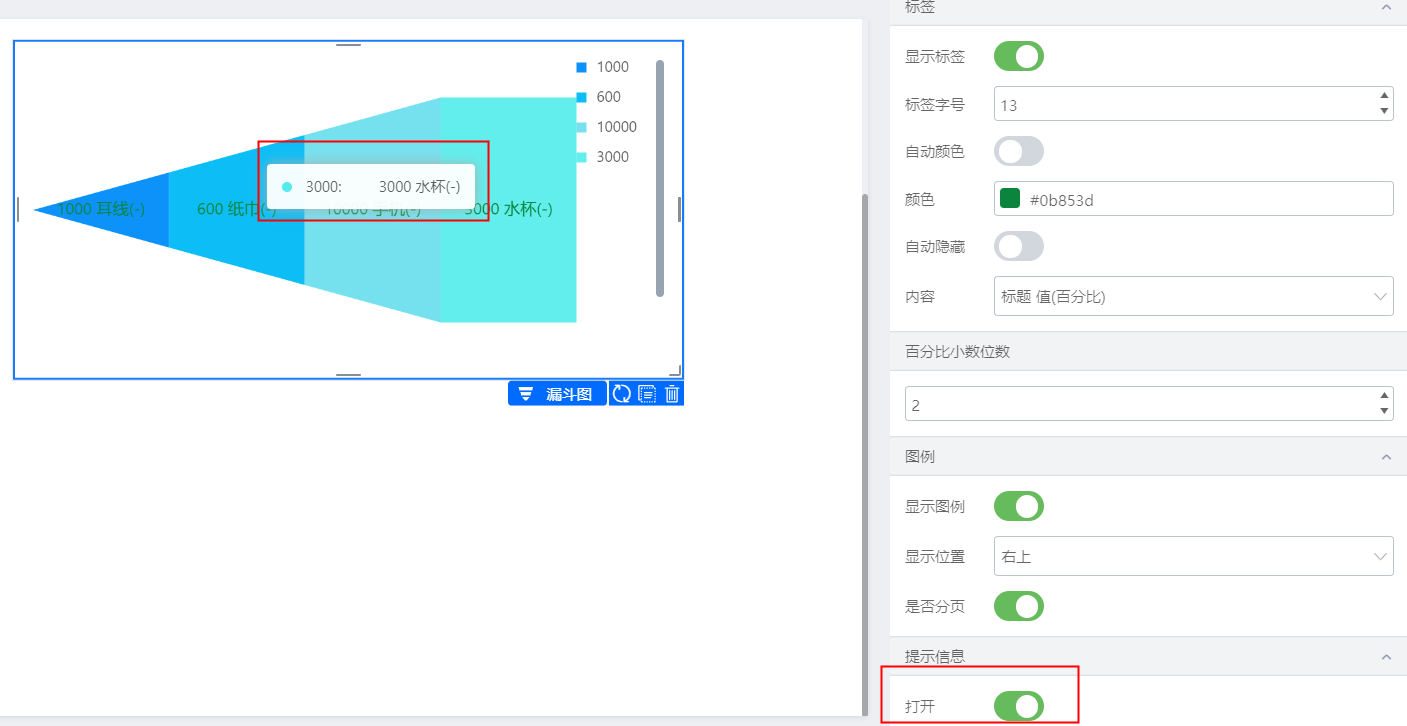

支持开启与关闭，开启的效果：

​

3. 更多信息

此处为语雀内容卡片，点击链接查看：https://www.yuque.com/go/doc/49490921
